特徴 外観



※仕様については[ダウンロード]の仕様書・取扱説明書をご覧ください。

[価格] [ダウンロード]

4K-12G/6Gにも対応 リクロッカー搭載

SD-SDI/HD-SDI/6G-SDI/12G-SDI/DVB-ASI対応。現在〜未来までこれ1台で対応。

入力フォーマットは、超高速SDIである6G/12Gを含む映像デジタルのほぼ全て(SD-SDI/HD-SDI/6G-SDI/12G-SDI/DVB-ASI)に対応。これ1台でこれからの4Kシステム、6G/12Gに対応可能です。



リクロック機能搭載

現行のHD-SDIはもちろん、12G-SDI最先端映像機器を強力にサポートする新開発SD-SDI/HD-SDI/3G-SDI/6G-SDI/12G-SDI対応リクロッカーです。



シンプル接続で高品位伝送可能

ケーブル伝送ロスが著しい従来のBNCケーブルを使用した時など、衰下した信号を再取リクロックしてきれいな信号へ書き換え、本来の信号と同等レベルにして出力します。



主な仕様

■VHD-2400

HD-SDI入力2カ所(どちらか一方と接続可能)
HD-SDI 4K対応 1入力4出力x2系統
リクロック機能搭載
インジケーター装備
使用電源:DC7〜18V
消費電力:約3W
外形寸法:92Wx138Hx42D(mm)
質量:約450g

■VHD-1800

HD-SDI 4K対応 1入力8出力
リクロック機能搭載
インジケーター装備
外形寸法:92Wx138Hx42D(mm)
質量:約450g

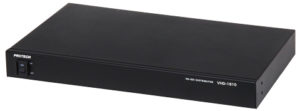

■VHD-1810

EIA 1Uタイプ
HD-SDI 1入力8出力
リクロック機能搭載
インジケーター装備
使用電源:AC100V
消費電力:約4W
外形寸法:約430W×44H×220D(mm)
質量:約3.2kg

■VHD-1820

EIA 1Uタイプ
HD-SDI 1入力8出力x2系統
リクロック機能搭載
インジケーター装備
使用電源:AC100V
消費電力:約10W
外形寸法:約430Wx44Hx220D(mm)
質量:約3.2kg

12G対応回線の光伝送対応フォーマット

12G対応の光伝送対応フォーマットについては12G対応フォーマット表を参照してください。

価格

■VHD-2400
4K対応 1入力4出力x2系統

希望小売価格:138,000円+税
●付属品:取扱説明書/保証書

■VHD-1800
4K対応 1入力8出力

希望小売価格::138,000円+税
●付属品:取扱説明書/保証書

■VHD-1810


4K対応 1入力8出力 1Uタイプ

希望小売価格:228,000円+税
●付属品:ACケーブル/ラックマウント金具/取扱説明書/保証書

■VHD-1820


4K対応 1入力8出力x2系統 1Uタイプ

希望小売価格:298,000円+税
●付属品:ACケーブル/ラックマウント金具/取扱説明書/保証書

ダウンロード

■VHD-2400

取扱説明書:PDF 約184KB
